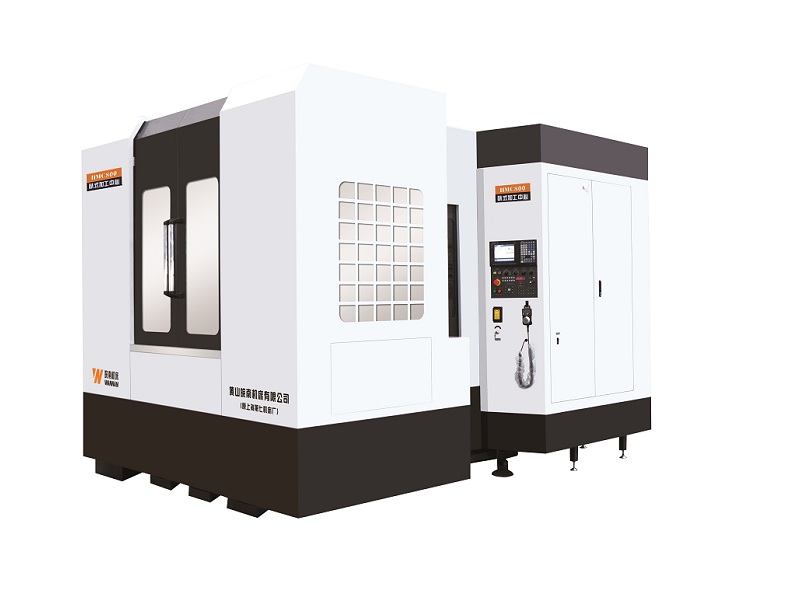

HMC1000/HMC1000P卧式加工中心

HMC1000/HMC1000P卧式加工中心机床采用整机的设计理念，综合考虑机床的各个环节，给不同的客户预留整机接口，采用国际流行的倒T型动柱式、整体床身结构，合理的布筋优化了排屑结构及改进了导轨润滑回收系统，提高了铸件的整体刚性和外观品质。机床工作台台面标配中心套，安装简单，调整方便，意义上解决了机床回转中心与工装夹具回转中心完全重合的难点，为终客户提高了装夹效率及装夹精度。

名称 Name 单位 HMC1000参数 HMC1000P参数

工作台面积 Worktable size mm 1000×1000 1000×1000

工作台承载重量 Max. load bearing of worktable Kg 1500 1500

工作台数量 Number of worktable 　 1 2

台面形式 Clamping way of workpiece mm 24×M16 螺纹孔 24×M16 螺纹孔

主轴中心线到工作台面距离 Distance from spindle center to worktable surface mm 120～1120 0～1000

工作台中心到主轴端面距离 Distance from worktable center to spindle nose mm 200～1200 200～1200

左右行程（X轴） X axis travel mm 1600 1600

前后行程（Y轴） Y axis travel mm 1000 1000

上下行程（Z轴） Z axis travel mm 1000 1000

长×宽×高 L×W×H mm 5550×4800×3250 7400×4800×3250

机床重量（约） Machine weight kg 17000 21000
